一、电磁阀的两位五通,两位三通,单电控,双电控都分别是什么意思1、选用M型中位机能的三位，应该比较适宜。在你平常作业的时候，左右两位分别操控上下，用中位能够在恣意方位中止，相当于断电时候，气缸主动中止在原有方位。关机时也先升到顶部，

一、电磁阀的两位五通,两位三通,单电控,双电控都分别是什么意思

1、选用M型中位机能的三位，应该比较适宜。在你平常作业的时候，左右两位分别操控上下，用中位能够在恣意方位中止，相当于断电时候，气缸主动中止在原有方位。关机时也先升到顶部，然后断电后换向阀在中位，AB两路是断开的，气缸方位不会因重力而下降。

2、1 电磁阀三位就是阀芯有三个不同的方位。五通就是在三个不同方位共计能够完成五个接口的回路导通

3、2 两位三通也一样，阀芯有两个不同方位，能够有三个接口回路完成介质流转。只不过他的切换是经过先导方法来完成。所以叫两位三通先导阀

4、3 截止阀一般就是一种阀芯形式。开导游通，关向截止。

二、两位三通电磁阀与双作用气缸接法

1、两个气缸由于摩擦力的问题，不可能做到完全的同步的；大概的同步可以考虑像正常1只电磁阀控制1个气缸的时候，在原来进气及出气的位置都各增加一个，通接后并引气管到另一个气缸。控制任何一个复气缸的伸缩都只需制要一个电磁阀。最简单的方法就是给电磁阀的电磁头通电和断电，气缸就伸或缩。

2、　　至于用继电器、还是开关、还是按钮，来通断电，也需要一个。拿个最普通的双作用气缸来说吧，气缸的有杆腔和无杆腔各有1个接气口，用一个二位五通单电控电磁阀控制，阀上有1个来自压缩空气的进气口p，2个分别通向气缸的a、b口。a和b始终是一个进气一个出气通给气缸，气缸也就只有伸出和缩回两种状态。给电磁阀通电只是切换一下a、b口的原始通气状态，即a和b反向进出气，因此气缸也跟着反向运动了。

3、　　这时给电磁阀断电，阀就会使a、b口自动回复到原位（阀里的复位弹簧作用），即a、b口进出气又换向了，气缸也就跟着回复。就这么简单。要是单作用气缸，气缸只有一个接气口，（气缸里有复位弹簧使气缸复位），就只需要二位三通电磁阀。即电磁阀只有1个出气的a口接到气缸，a口同时担任进出气，给电磁阀通电就是进气（气缸伸出），断电就是排气（气缸缩回）。就怎么简单。当然，一个气缸的伸缩只需要一个电磁阀，一个电磁阀的出气口，分路给多个气缸作同时伸缩，也只需要一个电磁阀控制。

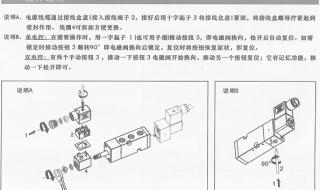

2位3通电磁阀

三、三口二位真空电磁阀工作原理

1、

2、工作原理:电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。

四、电磁阀中二位二通是什么意思啊

1、电磁阀在液路系统中用来实现液路的通断或液流方向的改变，它一般具有一个可以在线圈电磁力驱动下滑动的阀芯，阀芯在不同的位置时，电磁阀的通路也就不同。阀芯的工作位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀。

2、关于问题补充

3、电磁阀安装后，一般所有接口都应该是连接好了的，所谓工作位置指的是阀芯的位置。阀芯在线圈不通电时处在甲位置，在线圈通电时处在乙位置，阀芯在不同位置时，对各接口起到或接通或封闭的作用。二口二位这种叫法没听说过，但把几通理解为几口应该是可以的。

五、三位四通电磁阀与两位四通电磁阀的异同

三位四通电磁阀：有4个管路接口，有三个不同的控制位置状态。

2位3通电磁阀

（状态1，状态2和状态0）。状态1时，线圈1得电（线圈2失电）A-P通，B-R通；状态2时，线圈2得电（线圈1失电）A-R通，B-P通；状态0时，2个线圈同时失电。A、B、P、R都不通。（不允许2个线圈同时得电。）两位四通电磁阀：有4个管路接口，有两个不同的控制位置状态。（状态1和状态0）。线圈得电时为状态1，A-P通，B-R通；线圈失电时为状态0，A-R通，B-P通；说明文字中的三位四通电磁阀，仅是它的某一种型号。不同型号的三位四通电磁阀，中间位置的四个口通断情况会有所不同，例子中的是A、B、P、R都不通。也有在中间位置时A-B通，P、R不通的；也有在中间位置时A-B-R通，P不通的。不同的三位四通阀有不同的用处。
