一、cnc数控机床结构

1、

2、第一部分、CNC装置：数控车床的主要组成部分计算机数控装置（即CNC装置）是CNC系统的核心，由微处理器（CPU）、存储器、各I／O接口及外围逻辑电路等构成。

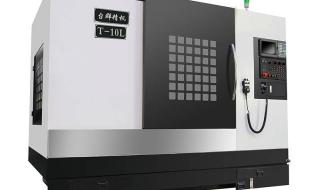

cnc数控系统

3、

4、第二部分、数控面板：数控面板是数控系统的控制面板，主要有显示器和键盘组成。通过键盘和显示器实现系统管理和对数控程序及有关数据进行输入和编辑修改。

5、

6、第三部分、可编程逻辑控制器PLC：PLC是一种以微处理器为基础的通用型自动控制装置，用于完成数控车床的各种逻辑运算和顺序控制。例如：主轴的启停、刀具的更换、冷却液的开关等辅助动作。

7、

8、第四部分、车床操作面板：一般均布置一个车床操作面板，用于在手动方式下对车床进行一些必要的操作，以及在自动方式下对车床的运行进行必要的干预。上面布置有各种所需的按钮和开关。

9、

10、第五部分、伺服系统：伺服系统分为进给伺服系统和主轴伺服系统，进给伺服系统主要有进给伺服单元和伺服进给电机组成。用于完成刀架和工作台的各项运动。主轴伺服系统用于数控车床的主轴驱动，一般由恒转矩调速和恒功率调速。为满足某些加工要求，还要求主轴和进给驱动能同步控制。

11、

12、第六部分、车床本体：车床本体的设计与制造，首先应满足数控加工的需要，具有刚度大、精度高、能适应自动运行等特点，由于一般均采用无级调速技术，使得车床进给运动和主传动的变速机构被大大简化甚至取消，为满足高精度的传动要求，广泛采用滚珠丝杆、滚动导轨等高精度传动件。为提高生产率和满足自动加工的要求，还采用自动刀架以及能自动更换工件的自动夹具等。

cnc数控系统

二、cnc数控xyza分别代表什么

1、数控中X、Y、Z表示坐标值，一般是指工件坐标系的坐标值，也可以是机床坐标系，或者相对坐标系。

2、CNC是采用右手直角坐标系统。

3、大姆指表示X轴 ，食指表示Y轴，中指表示Z轴，且手指头所指的方向为正方向。X、Y、Z轴向是用于标注线性移动轴；

4、另外定义三个旋转轴，绕X轴旋转者称为A轴，绕Y轴旋转者称为B轴，绕Z轴旋转者称为C轴。三旋转轴的正方向皆定义为顺着移动轴正方向看，顺时针回转为正，逆时针回转为负。

三、数控加工中心有些什么系统最常用的是什么系统

数控机床的控制中枢——数控系统。作为数控机床的“大脑”，说白了就像是像我们日常使用的电脑系统一样，没有他们再好的床子，再好的电脑都是一堆废铁，由此可见数控系统的重要性。

加工中心数控系统可分为进口系统和国产系统两类。

一、进口系统

常见的进口系统有：发那科、西门子、三菱、海德汉数控系统等。

1.发那科

2.西门子

3.三菱

4.海德汉数控系统

二、国产系统

国产系统有：华中数控、广州数控、北京凯恩帝数控、以及台湾的新代。

1.华中数控

2.广州数控

3.北京凯恩帝数控

4.新代数控

其实数控系统还有很多，这里只是简单的列举了几个。

四、数控机床的系统都有哪些

1、数控机床的系统包括：控制系统、驱动系统、传感系统、执行系统、辅助系统和人机交互系统。

2、控制系统是数控机床的核心，由数控系统、运动控制系统和数据传输系统组成，用于控制加工过程中各个轴的运动和加工参数的调节。

3、驱动系统是将电能转化为机械能，通过驱动轴的转动，控制工件的运动轨迹。

4、传感系统用于感知工件及机床的状态，如测量工件的尺寸和位置等。

5、执行系统则是将控制信号转换为机械运动的执行部件，如伺服电机和液压缸等。

6、辅助系统包括冷却系统、润滑系统、床身支撑系统等。

7、人机交互系统则提供用户与机床进行交互的界面，如数控显示屏、键盘、手柄等。

五、数控车床有几种系统

1、数控车床有多个系统，其中最常见的有三种：伺服系统、PLC系统和PC系统。伺服系统是将电脑控制器与伺服电机相结合，可以实现高精度的加工。PLC系统采用可编程逻辑控制器，可以通过编程来控制车床的动作。

2、PC系统将电脑作为控制器，具有高度的灵活性和可编程性，可以通过软件改变加工程序。选择不同的系统取决于不同的加工任务和个人偏好，每个系统都有自己的优点和局限性，需要仔细考虑后选择合适的系统。
