变压器有几种频率中频变压器

2026-01-14 17:271809 鲜于莎莉

一、变压器有几种频率工频变压器:工作频率为50hz或60hz中频变压器:工作频率为400hz或1khz音频变压器:工作频率为20hz或20khz超音频变压器:20khz以上,不超过100khz高频变压器:工作频率通常为上khz至上百khz以

一、变压器有几种频率

工频变压器:工作频率为50hz或60hz中频变压器:工作频率为400hz或1khz音频变压器:工作频率为20hz或20khz超音频变压器:20khz以上,不超过100khz高频变压器:工作频率通常为上khz至上百khz以上。

中频变压器具有选频作用。超外差收音机中放电路中，中频变压器T1、T2的初级线圈分别与C1、C2组成465kHz谐振回路作为晶体管VT1、VT2的负载，因此只有465kHz中频信号得到放大，起到了选频的作用。

中频变压器具有耦合作用。超外差收音机中放电路中，一中放(VT1)的输出信号通过中频变压器T，耦合到二中放(VT2)，二中放(VT2)的输出信号通过中频变压器T2耦合到检波级。

1、两条接线柱是接电源220伏插座的。

三条线的是接降压的输出，中间的线和两边的线是同电压，如果你的变压器输出是双12伏，那三条的中间线和旁边两条就各组成了双12伏。

2、220V端铜线比较细（电阻值大），12V端铜线明显粗些（电阻值小）。

两个端点的就是接220V，3个端点的是低压输出端口，一般中间的端点可以作为公共点，则两边的端点就相差180度，如果你用2个二极管做成全波整流的话就把中间作为地。

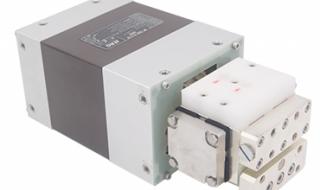

中频变压器

如果你要正负12V电源的话需要用桥式整流电路，同样中间的为交流公共端（1--2，2---3 分别采用桥式整流）。

如果你需要12V，24V的话，同样可以的，1--2 桥式整流就是直流电源12V

1---3 桥式整流就得24V直流源

得看你选多大功率的，变压器的参数和你选择电源的参数有关.一般来说3吨的中频电炉配1500KW的中频电源，这时变压器的容量应该是大于等于1800KVA。但是如果你要求冶炼速度更快的话，那就选2000KW中频电源，这时的变压器容量至少得是2400KVA。变压器最好选择整流变压器。

中频变压器是非标产品，可以各行其是的设计参数和管脚分布，必须根据具体的产品说明连接。

比较常用的半导体收音机TTF产品形式是1、2脚为次级，5脚接三极管的C极，4脚接电源，3、5脚之间为回路电容。
