延时中间继电器工作原理中间继电器原理图

2026-01-14 21:041141 鲍雅惠

一、延时中间继电器工作原理1.静态中间继电器采用线圈电压较低的多个优质密封小型继电器组合而成，防潮、防尘、不断线，可靠性高，克服了电磁型中间继电器导线过细易断线的缺点。2.功耗小，温升低，不需外附大功率电阻，可任意安装及接线方便。3.继电器

一、延时中间继电器工作原理

1.静态中间继电器采用线圈电压较低的多个优质密封小型继电器组合而成，防潮、防尘、不断线，可靠性高，克服了电磁型中间继电器导线过细易断线的缺点。

2.功耗小，温升低，不需外附大功率电阻，可任意安装及接线方便。

3.继电器触点容量大，工作寿命长。

4.继电器动作后有发光管指示，便于现场观察。

5.延时只需用面板上的拨码开关整定，延时精度高，延时范围可在0.02-5.00S任意整定。

二、直流中间继电器工作原理

线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位，继电器的工作原理是当某一输入量(如电压、电流、温度、速度、压力等)达到预定数值时，使它动作，以改变控制电路的工作状态，从而实现既定的控制或保护的目的。在此过程中，中间继电器主要起了传递信号的作用。

三、消防施工接线中为什么要用中间继电器,它的作用是什么

中间继电器：用于继电保护与自动控制系统中，以增加触点的数量及容量，用于在控制电路中传递中间信号。它在消防的火灾自动报警系统中也得到了广泛应用。中间继电器的作用：一般的电路常分成主电路和控制电路两部分，继电器主要用于控制电路，接触器主要用于主电路；通过继电器可实现用一路控制信号控制另一路或几路信号的功能，完成启动、停止、联动等控制，主要控制对象是接触器；接触器的触头比较大，承载能力强，通过它来实现弱电到强电的控制，控制对象是电器。中间继电器组成部分：中间继电器就是一个继电器，是由：固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。中间继电器工作原理：线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位，继电器的工作原理是当某一输入量(如电压、电流、温度、速度、压力等)达到预定数值时，使它动作，以改变控制电路的工作状态，从而实现既定的控制或保护的目的。在此过程中，中间继电器主要起了传递信号的作用。在消防弱电的施工工程控制线路中，常常会有中间继电器存在，对于不同的控制线路，中间继电器的作用有所不同，其在线路中的作用常见的有以下几种：

1、控制高电压、高电流设备输入输出模块（控制模块）的有源输出，电压等级一般是直流24V。但被控设备的电压有时是高电压，如交流220V时，输入输出模块直接就无法直接使用控制了，动作后就相当于高电压窜入，会烧坏消防设备。而中间继电器的触点具有一定的带负荷能力。

2、增加接点数量这是中间继电器最常见的用法，例如，在电路控制系统中一个接触器的接点需要控制多个接触器或其他元件时而是在线路中增加一个中间继电器。

3、增加接点容量中间继电器的接点容量虽然不是很大，但也具有一定的带负载能力，同时其驱动所需要的电流又很小，因此可以用中间继电器来扩大接点容量。比如一般不能直接用感应开关、三极管的输出去控制负载比较大的电器元件。而是在控制线路中使用中间继电器，通过中间继电器来控制其他负载，达到扩大控制容量的目的。

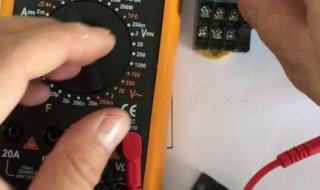

中间继电器原理图

4、转换接点类型在工业控制线路中，常常会出现这样的情况，控制要求需要使用接触器的常闭接点才能达到控制目的，但是接触器本身所带的常闭接点已经用完，无法完成控制任务。这时可以将一个中间继电器与原来的接触器线圈并联，用中间继电器的常闭接点去控制相应的元件，转换一下接点类型，达到所需要的控制目的。

5、用作开关在一些控制线路中，一些电器元件的通断常常使用中间继电器，用其接点的开闭来控制，例如如彩电或显示器中常见的自动消磁电路，三极管控制中间继电器的通断，从而达到控制消磁线圈通断的作用。

中间继电器原理图

6、消除电路中的干扰

四、中间继电器在缺相保护中的作用和原理

对于A、B、C三相，如果控制电机的接触器线圈是AC220V的，那么：

1、将控制电机的接触器线圈接入C相，并与中间继电器的常开触点串联；

2、将中间继电器的线圈（AC380V）接入A、B相；

3、当A、B相任一相断相时，中间断电器线圈失电，其常开触点断开接触器线圈控制回路，从而断开电机主回路；当C相断相时，自然而然接触器线圈失电，从而保护电机缺相运行。

五、dzb-278中间继电器工作原理

中间继电器的基本结构和工作原理和接触器完全相同，所以也称为接触器式继电器。所不同的是中间继电器的触点组数多，并且没有主辅之分。各组触点允许通过的电流大小是相同的，其额定电流通常为5安。
中间继电器主要有电磁系统，触点系统，灭弧装置及辅助部件等组成。
当继电器的线圈通电后，动铁芯被吸合，所有的常开点都闭合，所有的常闭点都断开。当线圈断电后，在反作用弹簧的作用下，动铁芯和所有触点都恢复到原来状态。
中间继电器，顾名思义就是电路的中转站。因为触点容量较小，一般不应用在主电路中。主要应用于小电流的控制和一些信号的控制。
