电磁流量计对直管段安装有什么要求管道式电磁流量计选型

2026-01-15 10:377678 西门德华

一、电磁流量计对直管段安装有什么要求1、电磁流量计对直管段安装的要求如下：2、确保安装现场周围无振动，无强电磁场，避免磁场干扰。3、建议选择垂直安装，水平位置安装应安装在低处，不能安装管道顶点，保证全管，防止气泡。4、根据直管段的要求，建议

一、电磁流量计对直管段安装有什么要求

1、电磁流量计对直管段安装的要求如下：

2、确保安装现场周围无振动，无强电磁场，避免磁场干扰。

3、建议选择垂直安装，水平位置安装应安装在低处，不能安装管道顶点，保证全管，防止气泡。

4、根据直管段的要求，建议保证前10后5倍的管径。

5、焊接安装时，注意不要焊接仪器，以免损坏流量计。

6、外壳尽可能接地，屏蔽线单端接地，接地点不能与强电共用。

7、流量计周围应有足够的空间，便于安装和维护。

8、以上是电磁流量计对直管段安装的要求，请根据实际现场情况做出适当调整。

二、超声波流量计选型看什么

超声波流量计正确选型才能保证超声波流量计更好的使用。选用什么种类的超声波流量计应根据被测流体介质的物理性质和化学性质来决定，使超声波流量计的通径、流量范围、衬里材料、电极材料和输出电流等都能适应被测流体的性质和流量测量的要求。

1、精密功能检查精度等级和功能根据测量要求和使用场合选择仪表精度等级，做到经济合算。比如用于贸易结算、产品交接和能源计量的场合，应该选择精度等级高些，如1.0级、0.5级，或者更高等级; 用于过程控制的场合，根据控制要求选择不同精度等级;有些仅仅是检测一下过程流量，无需做精确控制和计量的场合，可以选择精度等级稍低的，如1.5级、2.5级，甚至 4.0级，这时可以选用价格低廉的插入式超声波流量计。

2、可测量的介质测量介质流速、仪表量程与口径测量一般的介质时，超声波流量计的满度流量可以在测量介质流速0.5—12m/s范围内选用，范围比较宽。选择仪表规格(口径)不一定与工艺管道相同，应视测量流量范围是否在流速范围内确定，即当管道流速偏低，不能满足流量仪表要求时或者在此流速下测量准确度不能保证时，需要缩小仪表口径，从而提高管内流速，得到满意测量结果。

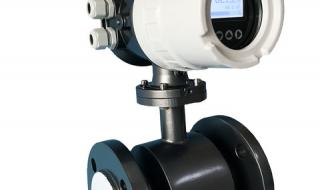

管道式电磁流量计选型

三、艾默生电磁流量计说明书

1.液体应具有测量所需的电导率．并要求电导率分布大体上均匀。因此流量变送器安装要避开容易产生电导率不均匀场所,例如其上游附近加入药液，加液点最好设在变送器下游。

2.变送器测量管必须充满液体(非满管型例外)。变送器应安装在任何时候测量导管内都能充满液体的地方，以防止由于测量导管内没有液体而指针不在零位所造成的错觉。测量管最好是垂直安装，使被测液体自下而上流经仪表。这样，可以避免在导管中有沉淀物或在介质中有气泡而造成测量误差。如不能垂直安装时，也可水平安装．但要使两电极在同一水平面上。

3.电磁流量计的信号比较弱，在满量程时只有2.5～8mV，流量很小时，输出仅有几微伏，外界略有干扰就能影响测量的精度。因此，变送器的外壳、屏蔽线、测量导管、以及变送器两端的管道都要接地。并且要求单独设置接地点，绝对不要连接在电机、电器等的公用地线或上下水管道上。转换部分已通过电缆线接地，故匆再行接地。以免因地电位的不同而引入干扰。

四、电磁流量计对流体的流速有什么要求吗

精度等级和功能

市场上通用型电磁流量计的性能有较大差别，有些精度高、功能多，有些精度低、功能简单。精度高的仪表基本误差为（±0.5%～±1%）R，精度低的仪表则为（±1.5%～±2.5%）FS，两者价格相差1～2倍。

有些型号仪表声称有更高的**度，基本误差仅（±0.2%～±0.3%）R，但有严格的安装要求和参比条件，例如环境温度20～22℃，前后置直管段长度要求分别大于10D,3D（通常为5D,2D）甚至提出流量传感器要与前后置直管组成一体在流量标准装置上作实流校准，以减少夹装不善的影响。因此在多种型号选择比较时不要单纯只看高指标，要详细阅读制造厂样本或说明书做综合分析。

市场上电磁流量计的功能差别也很大，简单的就只是测量单向流量，只输出模拟信号带动后位仪表；多功能仪表有测双向流、量程切换、上下限流量报警、空管和电源切断报警、小信号切除、流量显示和总量计算、自动核对和故障自诊断、与上位机通信和运动组态等。有些型号仪表的串行数字通信功能可选多种通信接口和专用芯片（ASIC），以连接HART协议系统、PROFTBUS、Modbus、CONFIG、FF现场总线等。

2、流速、满度流量、范围度和口径

选定仪表口径不一定与管径相同，应视流量而定。流程工业输送水等粘度不同的液体，管道流速一般是经济流速1.5～3m/s。电磁流量计用在这样的管道上，传感器口径与管径相同即可。

EMF满度流量时液体流速可在1～10m/s范围内选用，范围是比较宽的。上限流速在原理上是不受限制的，然而通常建议不超过5m/s，除非衬里材料能承受液流冲刷，实际应用很少超过7m/s，超过10m/s则更为罕见。满度流量的流速下限一般为1m/s，有些型号仪表则为0.5m/s。有些新建工程运行初期流量偏低或在流速偏低的管系，从测量精度角度考虑，仪表口径应改用小于管径，以异径管连接之。

用于有易粘附、沉积、结垢等物质的流体，选用流速不低于2m/s，**提高到3～4m/s或以上，起到自清扫、防止粘附沉积等作用。用于矿浆等磨耗性强的流体，常用流速应低于2～3m/s，以降低对衬里和电极的磨损。在测量接近阈值的低电导液体，尽可能选定较低流速（小于0.5～1m/s），因流速提高流动噪声会增加，而出现输出晃动现象。

电磁流量计的范围度是比较大的，通常不低于20，带有量程自动切换功能的仪表，可超过50～100。国内可以提供的定型产品的口径从10mm到3000mm，随然实际应用还是以中小口径居多，但与大部分其他原理流量仪表（如容积式、涡轮式、涡街式或科里奥利质量式等）相比，大口径仪表占有较大比重。
