测量旋转部件振动常用的传感器振动位移传感器

2026-01-15 03:064567 函腾逸

一、测量旋转部件振动常用的传感器1、包括：2、加速度传感器：用于测量振动的加速度，通常可以检测在三个轴向上的振动。3、速度传感器：用于测量旋转部件的振速，通常用于监测旋转机械的振动情况。4、位移传感器：用于测量旋转部件的位移，可以用来

一、测量旋转部件振动常用的传感器

1、包括：

2、加速度传感器：用于测量振动的加速度，通常可以检测在三个轴向上的振动。

3、速度传感器：用于测量旋转部件的振速，通常用于监测旋转机械的振动情况。

4、位移传感器：用于测量旋转部件的位移，可以用来监测偏心或不平衡情况。

5、压电传感器：通常用于高频振动的监测，可以测量振动的压电信号。

6、这些传感器可以帮助工程师和技术人员监测旋转部件的振动水平，以确保设备正常运行并预防损坏。选择传感器类型通常要看应用需求和测量的频率范围。

二、位移传感器阻值一般多大

电流4-20MA .电压 0-10V 0-5V 。脉冲方波输出RS485输出SSI格雷码输出CANBUS总线输出电阻0-5K输出其余的信号可通过A/D D/A模块转换ZLDS100激光位移传感器有数字输出和模拟输出两种方式，数字的有RS232、RS485，模拟输出有电流和电压两种。输出方式电流4～20mA,最大负载电阻 600Ω电压0～10VDC 0～5VDC,最低负载＞5KΩ

。

三、动载试验传感器类型

1、动载试验中的传感器类型选择取决于多种因素，包括测量的具体参数、试验环境、被测物体的特性等。以下是一些可能用于动载试验的传感器类型：

2、应变片传感器：应变片传感器能够测量物体在受到外力作用时产生的应变，适用于桥梁、建筑、机械结构等的动载试验。通过测量应变的变化，可以推算出结构的应力分布和受力情况。

3、加速度传感器：加速度传感器用于测量物体在动态过程中的加速度变化。在动载试验中，加速度传感器可以监测结构的振动情况，对于评估结构的动态性能和安全性具有重要意义。

4、位移传感器：位移传感器用于测量物体在动态过程中的位移变化。在动载试验中，位移传感器可以监测结构的变形情况，有助于评估结构的刚度和稳定性。

5、力传感器：力传感器主要用于测量物体受到的力的大小和方向。在动载试验中，力传感器可以用于测量结构受到的动态载荷，从而分析结构的受力状态。

6、压力传感器：压力传感器用于测量液体或气体在动态过程中的压力变化。在动载试验中，压力传感器可以用于监测管道、容器等设备的压力分布和变化情况。

7、需要注意的是，在选择传感器时，还需要考虑其灵敏度、精度、稳定性、可靠性以及适应性等因素。同时，根据具体的试验需求和条件，可能还需要对传感器进行定制或改造以满足特定的测量要求。

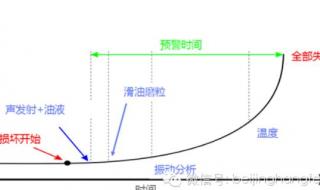

振动位移传感器

8、最后，为了确保动载试验的准确性和可靠性，传感器的安装和调试也是非常重要的环节。在安装传感器时，需要确保其位置准确、固定牢固，避免在试验过程中产生额外的误差。同时，在调试传感器时，需要进行严格的校准和测试，以确保其测量结果的准确性和可靠性。

四、位移传感器属于哪种传感器

位移传感器属于一种测量物体位置或移动的传感器。它们通过检测物体的位移或位置变化来转换为电信号。位移传感器可以使用多种原理，如电阻、电容、电感、光学或超声波等。它们广泛应用于工业自动化、机械工程、航空航天、汽车工业等领域，用于监测和控制物体的位置、运动和振动。位移传感器的精度和灵敏度对于许多应用至关重要，因此它们在现代技术和工程中起着重要作用。

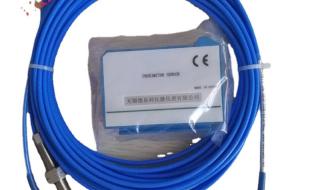

振动位移传感器

五、振动传感器种类你知多少

有以下种类：　　相对式　　电动式传感器基于电磁感应原理，即当运动的导体在固定的磁场里切割磁力线时，导体两端就感生出电动势，因此利用这一原理而生产的传感器称为电动式传感器。　　相对式电动传感器从机械接收原理来说，是一个位移传感器，由于在机电变换原理中应用的是电磁感应定律，其产生的电动势同被测振动速度成正比，所以它实际上是一个速度传感器。　　电涡流式　　电涡流传感器是一种相对式非接触式传感器，它是通过传感器端部与被测物体之间的距离变化来测量物体的振动位移或幅值的。电涡流传感器具有频率范围宽（0～10kHZ），线性工作范围大、灵敏度高以及非接触式测量等优点，主要应用于静位移的测量、振动位移的测量、旋转机械中监测转轴的振动测量。　　电感式　　依据传感器的相对式机械接收原理，电感式传感器能把被测的机械振动参数的变化转换成为电参量信号的变化。因此，电感传感器有二种形式，一是可变间隙，二是可变导磁面积。　　电容式　　电容式传感器一般分为两种类型。即可变间隙式和可变公共面积式。可变间隙式可以测量直线振动的位移。可变面积式可以测量扭转振动的角位移。　　惯性式　　惯性式电动传感器由固定部分、可动部分以及支承弹簧部分所组成。为了使传感器工作在位移传感器状态，其可动部分的质量应该足够的大，而支承弹簧的刚度应该足够的小，也就是让传感器具有足够低的固有频率。　　根据电磁感应定律，感应电动势为：u=Blx&r 　　式中B为磁通密度，l为线圈在磁场内的有效长度，rx&为线圈在磁场中的相对速度。　　从传感器的结构上来说，惯性式电动传感器是一个位移传感器。然而由于其输出的电信号是由电磁感应产生，根据电磁感应电律，当线圈在磁场中作相对运动时，所感生的电动势与线圈切割磁力线的速度成正比。因此就传感器的输出信号来说，感应电动势是同被测振动速度成正比的，所以它实际上是一个速度传感器。　　压电式　　压电式加速度传感器的机械接收部分是惯性式加速度机械接收原理，机电部分利用的是压电晶体的正压电效应。其原理是某些晶体（如人工极化陶瓷、压电石英晶体等，不同的压电材料具有不同的压电系数，一般都可以在压电材料性能表中查到。）在一定方向的外力作用下或承受变形时，它的晶体面或极化面上将有电荷产生，这种从机械能（力，变形）到电能（电荷，电场）的变换称为正压电效应。而从电能（电场，电压）到机械能（变形，力）的变换称为逆压电效应。　　因此利用晶体的压电效应，可以制成测力传感器，在振动测量中，由于压电晶体所受的力是惯性质量块的牵连惯性力，所产生的电荷数与加速度大小成正比，所以压电式传感器是加速度传感器。　　压电式力　　在振动试验中，除了测量振动，还经常需要测量对试件施加的动态激振力。压电式力传感器具有频率范围宽、动态范围大、体积小和重量轻等优点，因而获得广泛应用。压电式力传感器的工作原理是利用压电晶体的压电效应，即压电式力传感器的输出电荷信号与外力成正比。　　阻抗头　　阻抗头是一种综合性传感器。它集压电式力传感器和压电式加速度传感器于一体，其作用是在力传递点测量激振力的同时测量该点的运动响应。因此阻抗头由两部分组成，一部分是力传感器，另一部分是加速度传感器，它的优点是，保证测量点的响应就是激振点的响应。使用时将小头（测力端）连向结构，大头（测量加速度）与激振器的施力杆相连。从“力信号输出端”测量激振力的信号，从“加速度信号输出端”测量加速度的响应信号。　　注意，阻抗头一般只能承受轻载荷，因而只可以用于轻型的结构、机械部件以及材料试样的测量。无论是力传感器还是阻抗头，其信号转换元件都是压电晶体，因而其测量线路均应是电压放大器或电荷放大器。　　电阻应变式　　电阻式应变式传感器是将被测的机械振动量转换成传感元件电阻的变化量。实现这种机电转换的传感元件有多种形式，其中最常见的是电阻应变式的传感器。　　电阻应变片的工作原理为：应变片粘贴在某试件上时，试件受力变形，应变片原长变化，从而应变片阻值变化，实验证明，在试件的弹性变化范围内，应变片电阻的相对变化和其长度的相对变化成正比。　　激光　　激光传感器利用激光技术进行测量的传感器。它由激光器、激光检测器和测量电路组成。激光传感器是新型测量仪表，它的优点是能实现无接触远距离测量，速度快，精度高，量程大，抗光、电干扰能力强等，极适合于工业和实验室的非接触测量应用。　　选择的时候，需要根据自己的实际需求选择。
